Hardware Assembly Guide

Hardware Assembly Guide#

What you’ll do

  • 유지보수를 위해 차량 커버를 분해하고 내부를 확인합니다.

  • 작업을 마친 후 안전하게 재조립합니다.

Prerequisites

  • 십자 드라이버

  • 핀셋 (또는 롱노즈 플라이어)

Next

차량의 내부 점검, 배터리 교체, 부품 수리를 위해 커버(외관)을 분해하고 다시 조립하는 방법을 설명합니다.

준비물#

  • 십자 드라이버

  • 핀셋 혹은 작은 물체를 집을 수 있는 도구

분해 절차 (Disassembly)#

주의

분해 전 반드시 차량의 전원을 끄고 진행하십시오. 전원이 켜진 상태에서 분해 시 쇼트나 부품 손상의 위험이 있습니다.

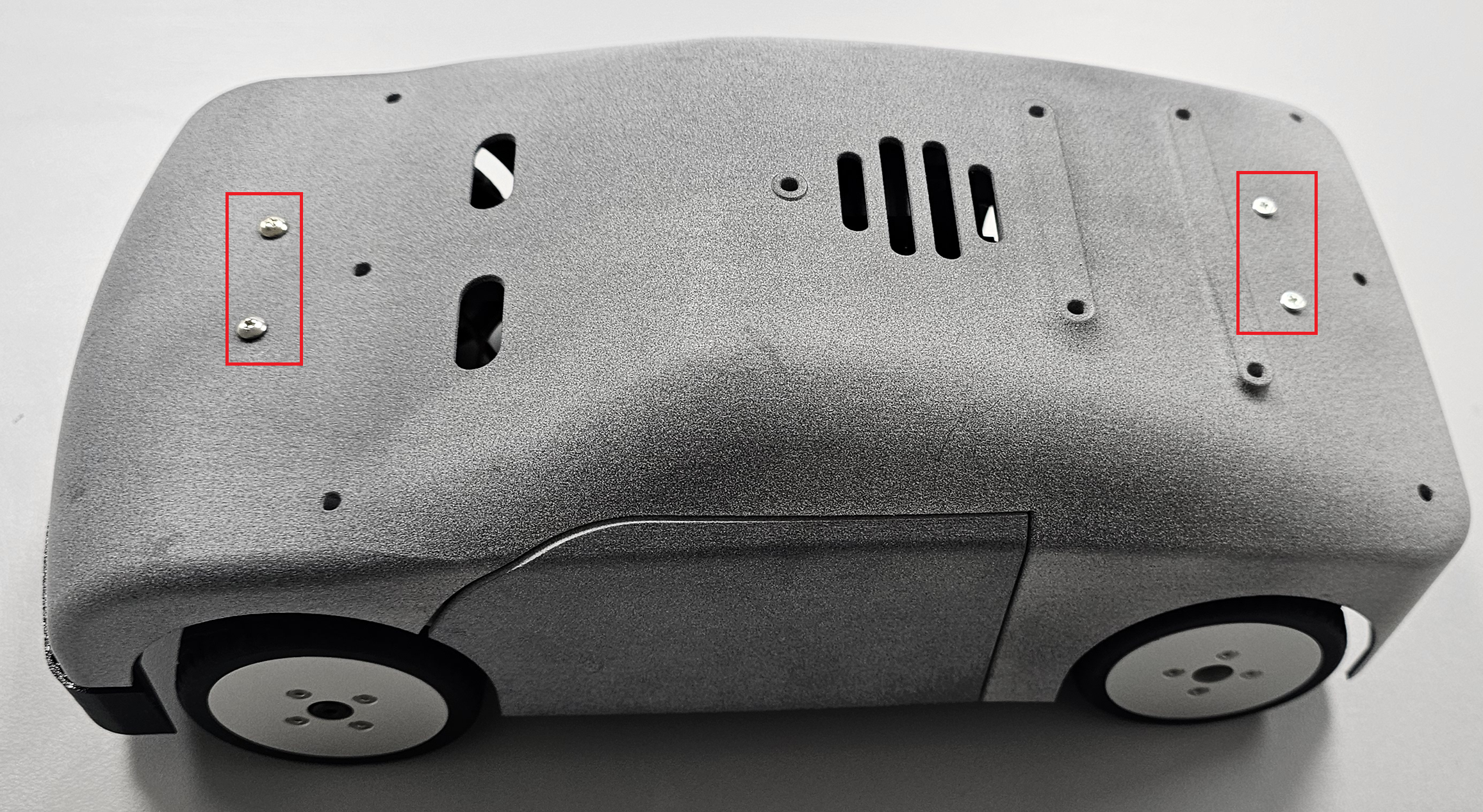

Hardware Screw

1) 상판 고정 나사 제거#

  • 차량 커버를 고정하고 있는 십자 나사를 드라이버를 사용하여 풀어줍니다.

  • 나사의 위치와 크기가 다르니, 분리한 나사는 위치별로 잘 보관하십시오.

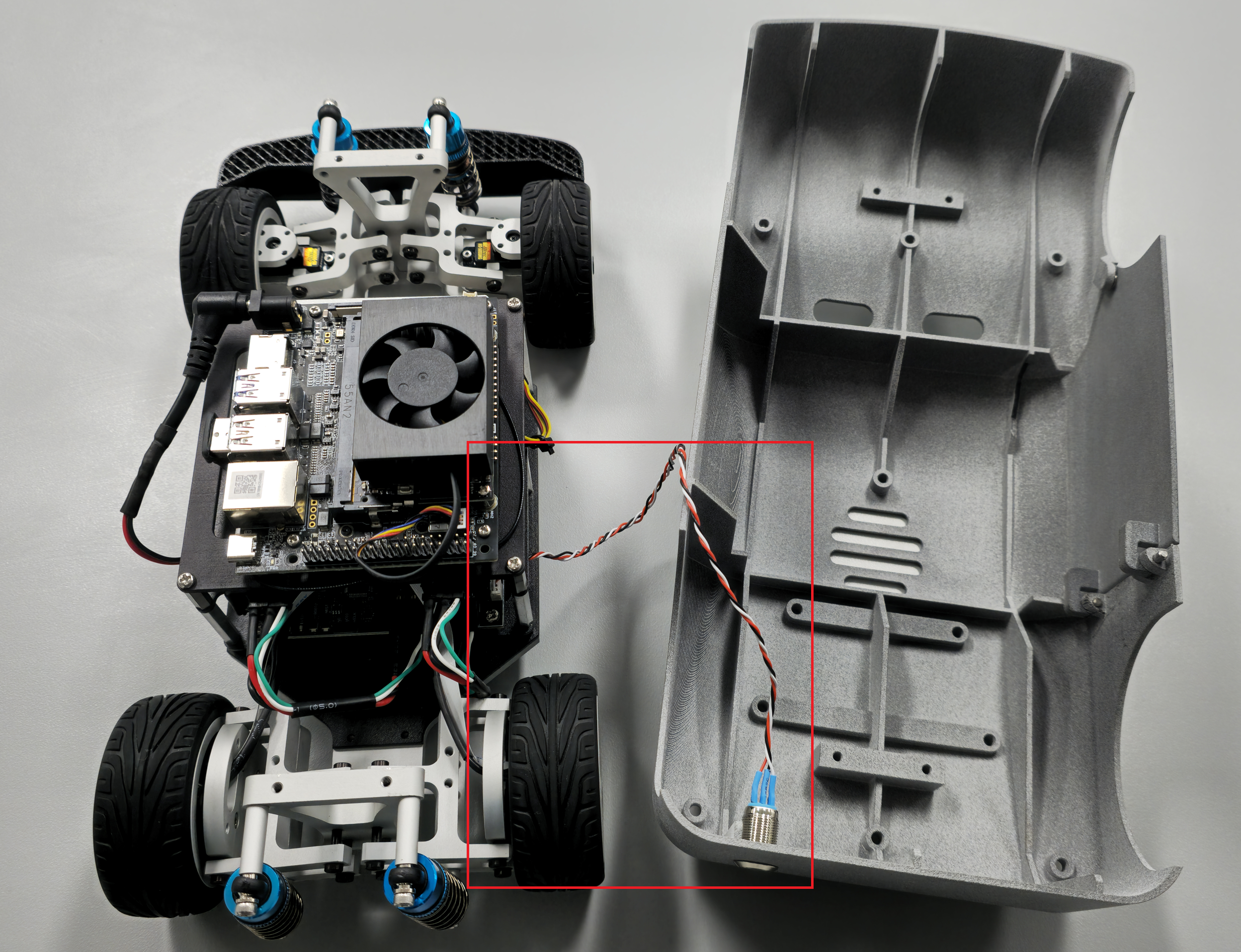

Hardware Teardown

2) 커버 분리#

  • 나사가 모두 제거되면 커버를 천천히 들어 올립니다.

  • 주의: 외부 차량 커버 후면부의 스위치는 하부 보드와 케이블로 연결되어 있습니다. 잡아당길 경우, 케이블이 쉽게 끊어질 수 있습니다.

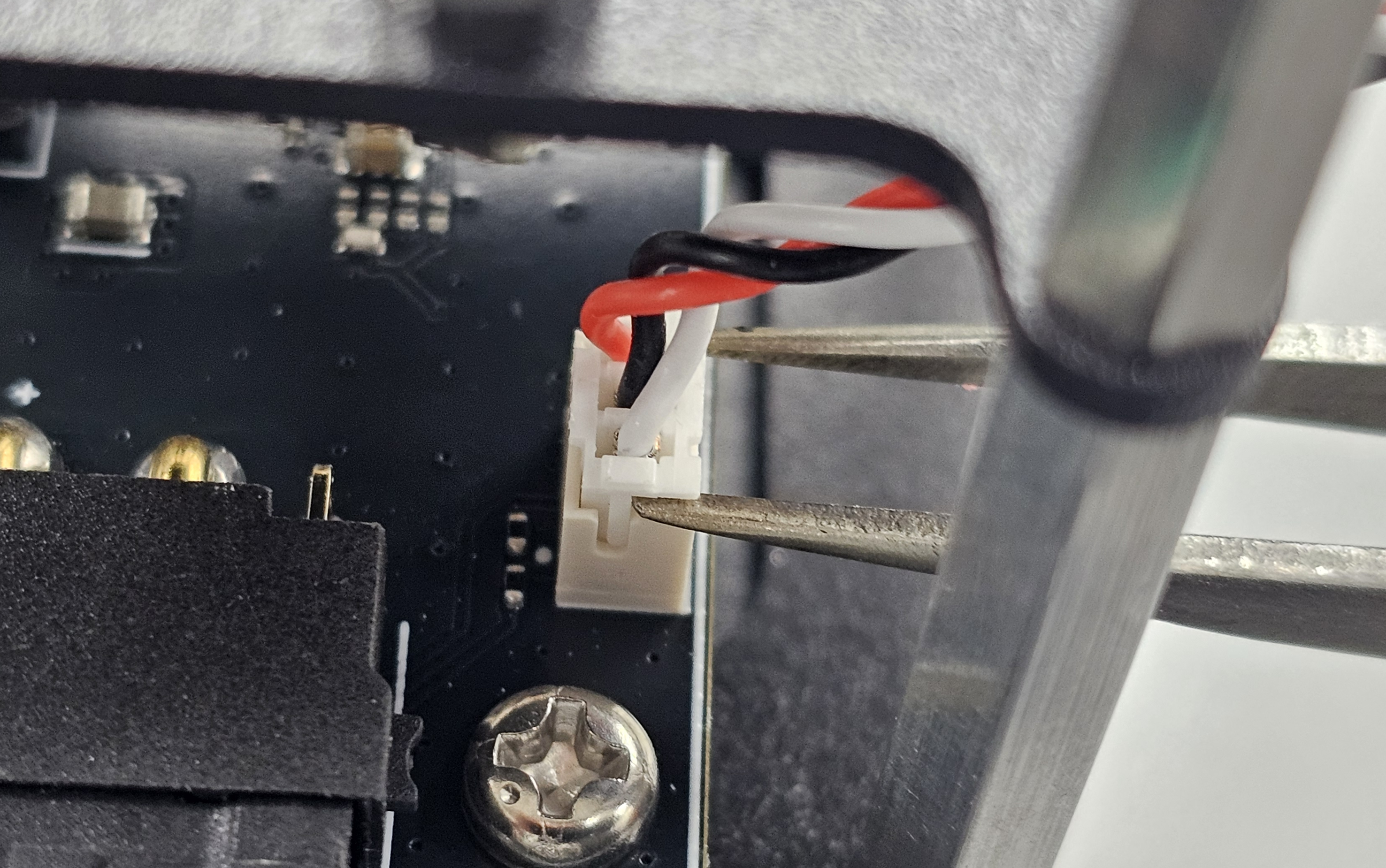

Hardware Switch

3) 케이블 분리#

  • 스위치와 보드를 연결하는 케이블의 커넥터 부분을 핀셋과 같은 도구를 잡고 조심스럽게 분리합니다.

조립 시 유의사항#

스위치 케이블 방향성#

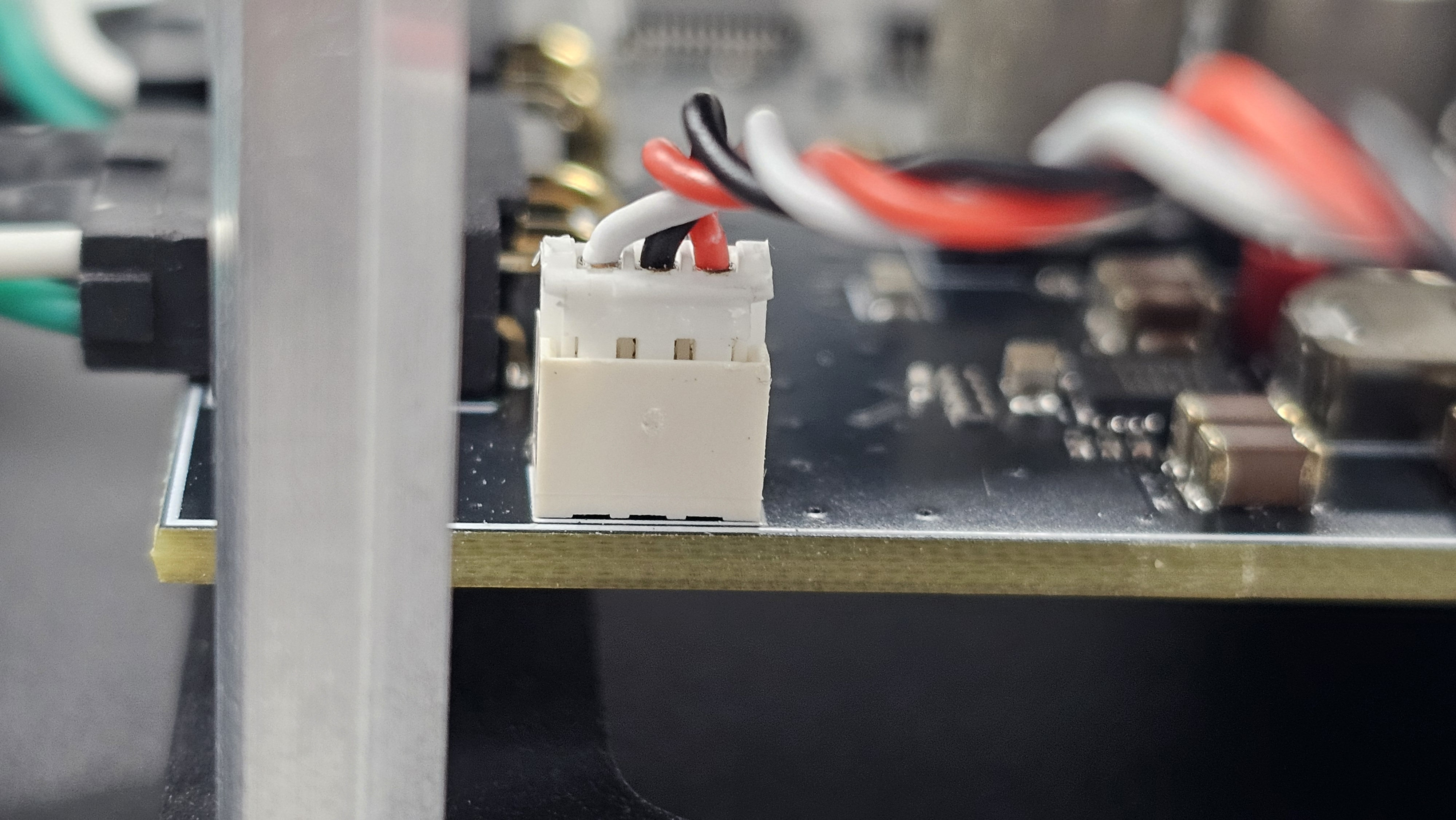

Hardware Cable

경고

케이블에는 방향성이 있어, 조립 시 유의하여야 합니다. 역삽입 시 보드 손상의 원인이 됩니다.
